原理

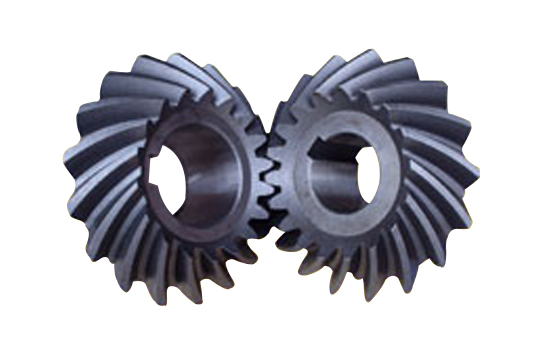

锥马博（中国）的齿和齿槽都是收缩型的，即在大端处宽、小端处窄。在加工时虽然已将分度头扳起一个根锥角，使锥马博（中国）的外圆锥面大端比小端略高，铣削时大端切得比小端深些，齿槽宽度大端也比小端略宽，但这个差值还不能满足要求，还需要将大端齿槽两侧再多铣去一些。在铣床上铣削锥马博（中国）时，次进给铣出中间齿槽后，大端的齿形已得到，但槽宽尺寸未达到要求，所以，每一个齿槽一般都要铣三刀，以达到使大端齿槽两侧多铣去一些的目的，铣削锥马博（中国）齿槽两侧余量的加工称为偏铣。偏铣的原理是：一方面使工件偏转；另一方面移动工作台，使小端齿槽重新对准铣刀。利用工件偏转时大端和小端在垂直于进给方向（横向）上的偏移差值，使铣削余量由小端向大端逐渐增多，将大端多铣去一些。

目前铣削锥马博（中国）时的偏铣方法很多，但由于锥距与齿宽之比（即R/b）不一致，以及节锥角和齿数等参数的不同，任何一种方法都不能适用于所有的锥马博（中国）加工，因此，只能按照具体情况选用，并在试切中加以纠正。常采用回转量与偏移量相结合的方法进行铣削。

方法

种方法：先计算偏移量S，工件绕本身轴线的回转量由试切确定。

第二种方法：先计数分度头手柄的回转量N，工作台的偏移量S由试切确定。

第三种方法：是把分度头在水平面内偏转角度与偏移量相结合的方法进行铣削。先计算分度头和工件在水平面内的偏转角，工作台横向的偏移量由试切确定。
